El sobrecalentamiento es una de las mayores amenazas para los componentes electrónicos. Sin una disipación de calor adecuada, el rendimiento puede degradarse o incluso provocar fallos. En este artículo, exploraremos cómo utilizar eficazmente una almohadilla térmica de silicona. Aprenderá por qué estas almohadillas son cruciales para mantener temperaturas óptimas y cómo pueden mejorar el rendimiento de sus dispositivos.
Una almohadilla térmica de silicona es un material de interfaz térmica (TIM) que se utiliza para mejorar la transferencia de calor entre los componentes generadores de calor y sus dispositivos de disipación de calor, como los disipadores de calor. Se compone de caucho de silicona orgánica combinado con rellenos térmicos de alto rendimiento. Esta combinación hace que las almohadillas sean suaves, flexibles y comprimibles, lo que les permite llenar de manera eficiente pequeños espacios entre superficies que necesitan disipación de calor.
A diferencia de las pastas térmicas, que pueden ser complicadas y difíciles de aplicar, las almohadillas térmicas de silicona ofrecen una solución más limpia y conveniente. Están preformados y listos para su instalación, lo que los convierte en una opción práctica para una variedad de dispositivos electrónicos.
La conductividad térmica es una propiedad clave de los materiales utilizados en la disipación de calor. Mide qué tan bien un material puede transferir calor. Las almohadillas térmicas de silicona suelen tener índices de conductividad térmica que oscilan entre 1 y 8 W/(m·K), lo que les permite mover eficientemente el calor de los componentes electrónicos a los disipadores de calor.
Así es como ayudan en la disipación del calor:
● Conductividad térmica: cuanto mayor sea el valor, mejor será el rendimiento del material en la transferencia de calor.
● Espacios: al llenar los pequeños espacios entre los componentes y las superficies de enfriamiento, las almohadillas de silicona garantizan que el calor se transfiera de manera más eficiente, evitando el sobrecalentamiento.
Seleccionar el grosor correcto de una almohadilla térmica de silicona es esencial para una transferencia de calor eficiente. La almohadilla debe llenar el espacio entre el componente generador de calor y el disipador de calor sin causar desalineación o presión excesiva.
● Demasiado delgada: Es posible que una almohadilla delgada no proporcione una cobertura adecuada, lo que provocaría una mala transferencia de calor y un posible sobrecalentamiento.
● Demasiado grueso: una almohadilla gruesa puede impedir que el disipador de calor se monte correctamente, lo que genera problemas de presión o desalineación.
Espesor recomendado:
Tipo de componente | Espesor recomendado | Solicitud |
CPU y GPU | 1,5 mm a 2 mm | PC de escritorio, portátiles, consolas de juegos. |
Módulos de potencia | 3 mm a 5 mm | Maquinaria industrial de alta potencia, automoción. |
La conductividad térmica mide la eficiencia con la que un material transfiere calor. Cuanto mayor sea la conductividad, más eficazmente se podrá transferir el calor del componente al sistema de refrigeración.
● Mayor conductividad: ideal para componentes de alto rendimiento como PC para juegos y maquinaria industrial, donde la disipación de calor rápida y eficiente es fundamental.
● Menor conductividad: suficiente para componentes con menor consumo de energía, como dispositivos electrónicos domésticos y enrutadores.
Las almohadillas térmicas de silicona suelen oscilar entre 1 W/(m·K) y 8 W/(m·K). Para aplicaciones de alto rendimiento, elija almohadillas con índices de conductividad térmica más altos (p. ej., 5–8 W/(m·K)) para garantizar una refrigeración eficiente.
Al elegir una almohadilla térmica de silicona, tenga en cuenta estos factores para garantizar un rendimiento óptimo:
● Tamaño del componente: Mida el área de la superficie del componente para asegurarse de que la almohadilla térmica lo cubra completamente sin dejar espacios.
● Uso de energía: los componentes de alta potencia como CPU, GPU y módulos de energía generan más calor y requieren almohadillas con mayor conductividad.
● Rango de temperatura: asegúrese de que la almohadilla térmica pueda soportar la temperatura de funcionamiento del dispositivo. Las almohadillas térmicas de Suzhou Volsun están diseñadas para funcionar entre -40 °C y 200 °C, lo que las hace adecuadas para una amplia gama de aplicaciones, incluida la maquinaria industrial y automotriz.
Antes de aplicar una almohadilla térmica de silicona, es fundamental preparar tanto el componente como el disipador de calor para garantizar una conductividad térmica óptima. Cualquier polvo, material térmico viejo o aceite puede interferir con la capacidad de la almohadilla para transferir calor de manera efectiva.
● Limpie el componente: utilice alcohol isopropílico (al menos 70 %) y un paño sin pelusa para limpiar el componente a fondo. Esto incluye la CPU, GPU o cualquier otra parte que genere calor.
● Limpie el disipador de calor: limpie la superficie del disipador de calor o la superficie de enfriamiento usando la misma solución de alcohol y el mismo paño. Asegúrese de que ambas superficies estén secas y libres de contaminantes antes de continuar.
Una limpieza adecuada garantiza que la almohadilla de silicona se adhiera firmemente y maximice la disipación de calor.

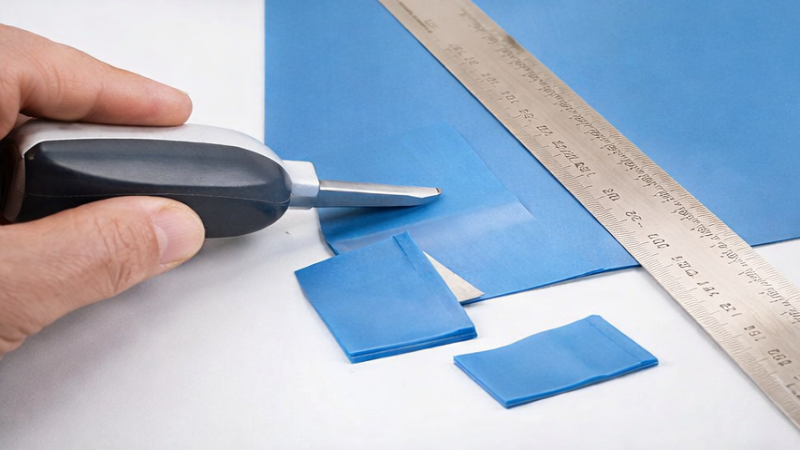

Una vez que las superficies estén limpias, debe medir el área requerida y cortar la almohadilla térmica para que encaje. El tamaño adecuado es esencial para una transferencia de calor eficaz.
1. Mida el área de la superficie: use una regla o un calibre para medir el espacio entre el componente y el disipador de calor. La almohadilla térmica debe cubrir toda la superficie sin superponerse ni dejar zonas expuestas.
2. Corte la almohadilla a la medida: si la almohadilla no está precortada, use tijeras o un cuchillo para cortar la almohadilla térmica de silicona a las dimensiones requeridas. Asegúrese de que los bordes estén lisos para evitar espacios de aire durante la instalación.
Una almohadilla térmica del tamaño adecuado garantiza el máximo contacto, lo cual es esencial para una disipación eficaz del calor.
Después de cortar la almohadilla de silicona al tamaño correcto, es hora de colocarla correctamente en el componente.
1. Retire las películas protectoras: la mayoría de las almohadillas térmicas vienen con películas protectoras en ambos lados. Comience quitando una capa de la película protectora.
2. Coloque la almohadilla: Alinee el lado expuesto de la almohadilla con el componente, asegurándose de que cubra toda la superficie generadora de calor. Presiónelo suavemente para eliminar las burbujas de aire y garantizar un contacto uniforme.
3. Retire la segunda película: una vez que la almohadilla esté en su lugar, retire con cuidado la segunda capa protectora de la parte superior de la almohadilla.
El objetivo es garantizar que la almohadilla esté en pleno contacto con el componente y que no queden espacios de aire.
Una vez que la almohadilla térmica esté colocada correctamente, es importante asegurar el disipador de calor o el componente de enfriamiento para garantizar una transferencia de calor efectiva.
● Coloque el disipador de calor: alinee con cuidado el disipador de calor con la almohadilla térmica. Debe asentarse uniformemente sobre la almohadilla para maximizar el contacto y evitar cualquier desalineación.
● Aplique presión uniforme: Asegure el disipador de calor aplicando una presión suave y uniforme. Apriete los tornillos o clips con cuidado, asegurándose de que el disipador de calor esté firmemente sujeto pero no demasiado apretado, ya que esto puede dañar el componente o la almohadilla térmica.
La elección entre almohadillas térmicas de silicona y pasta térmica depende de las necesidades de su aplicación. Aquí hay una comparación de los dos:
Característica | Almohadillas térmicas de silicona | Pasta térmica |
Facilidad de aplicación | Fácil de aplicar, no se necesitan herramientas especiales | Requiere precisión y cuidadoso esparcimiento. |
Sin desorden | Sin desorden, fácil manejo | Puede ser complicado, requiere limpieza. |
Conductividad térmica | Conductividad más baja (1–8 W/(m·K)) | Mayor conductividad (4–12 W/(m·K)) |
Idoneidad de la aplicación | Ideal para electrónica general y dispositivos de potencia baja a media. | Lo mejor para CPU, GPU y sistemas de juegos de alto rendimiento |
Tiempo de instalación | Rápido y sencillo | Consume mucho tiempo y requiere precisión |
Compatibilidad de superficies | Bueno para superficies uniformes y espacios moderados. | Excelente para superficies irregulares, llena espacios pequeños |
La pasta térmica suele ser la mejor opción cuando se requiere el máximo rendimiento térmico. Es especialmente útil en los siguientes escenarios:
● CPU y GPU de alto rendimiento: estos componentes generan calor sustancial y necesitan una conductividad térmica superior para una refrigeración óptima.
● Estaciones de trabajo y PC para juegos: para sistemas con carga pesada, la pasta térmica ofrece una mejor disipación del calor, lo que ayuda a prevenir el sobrecalentamiento.
● Componentes estrechamente empaquetados: cuando los componentes están empaquetados muy juntos y tienen pequeños espacios, la pasta térmica puede llenar esos espacios de manera efectiva y garantizar una refrigeración óptima.
Para aplicaciones generales y usuarios principiantes, las almohadillas térmicas de silicona ofrecen varias ventajas clave:
● Facilidad de instalación: Las almohadillas de silicona son fáciles de instalar y no requieren herramientas ni experiencia especiales, lo que las hace ideales para quienes construyen por primera vez o para configuraciones rápidas.
● Sin ensuciar: Dado que las almohadillas de silicona están secas y preformadas, son mucho más fáciles de manejar y aplicar sin ensuciar.
● Suficiente para aplicaciones de consumo de energía bajo a medio: para componentes cotidianos como CPU o módulos de energía de bajo consumo, las almohadillas térmicas de silicona brindan una disipación de calor adecuada sin la necesidad de pasta térmica de alto rendimiento.
Las almohadillas térmicas de silicona están diseñadas para un rendimiento duradero, pero con el tiempo pueden degradarse o perder eficacia. Es importante controlar su almohadilla térmica y reemplazarla cuando sea necesario para garantizar una transferencia de calor eficiente.
Los signos comunes que indican que es necesario reemplazar su almohadilla térmica de silicona incluyen:
● Disminución de la eficiencia de enfriamiento: si sus componentes se sobrecalientan o funcionan a temperaturas más altas de lo habitual, es posible que la almohadilla térmica se haya desgastado, lo que provoca una mala transferencia de calor.
● Grietas o daños visibles: si la almohadilla está físicamente agrietada, rota o ha perdido su elasticidad, ya no es efectiva.
● Compresión o aplanamiento: con el tiempo, las almohadillas térmicas pueden comprimirse y perder su grosor, lo que reduce el rendimiento. Si la almohadilla parece significativamente aplanada, se debe reemplazar.
● Envejecimiento o endurecimiento: si la almohadilla se ha endurecido o muestra signos de fragilidad, ya no puede adaptarse adecuadamente a la superficie del componente, lo que afecta la disipación de calor.
Para garantizar que su almohadilla térmica de silicona siga funcionando bien, considere los siguientes consejos de mantenimiento:
● Monitorear las temperaturas de los componentes: verifique periódicamente la temperatura de sus componentes utilizando herramientas de software. Si nota un aumento de temperatura, puede indicar que la almohadilla térmica ya no es efectiva.
● Limpie las superficies periódicamente: el polvo, la suciedad o el material térmico viejo pueden comprometer la eficacia de la almohadilla térmica. Limpie el componente y el disipador de calor con regularidad para mantener un buen contacto entre las superficies.
● Asegúrese de una instalación adecuada: al instalar o reinstalar la almohadilla térmica, asegúrese de que esté colocada correctamente ejerciendo una presión uniforme. La desalineación o el contacto desigual pueden provocar una transferencia de calor ineficaz.
El mantenimiento adecuado ayuda a prolongar la vida útil de la almohadilla térmica y garantiza una disipación óptima del calor, evitando posibles problemas de sobrecalentamiento.
La vida útil de una almohadilla térmica de silicona puede variar según el uso y las condiciones ambientales. Sin embargo, generalmente se recomienda reemplazar la almohadilla térmica cada 1 o 2 años. Las inspecciones periódicas ayudarán a determinar cuándo es necesario el reemplazo.
Al inspeccionar su almohadilla térmica, busque lo siguiente:
● Condición física: Verifique que no haya grietas, desgarros o aplanamientos. Cualquier daño visible significa que se debe reemplazar la almohadilla.
● Compresión: Si la almohadilla se ha comprimido significativamente y ya no llena el espacio de manera efectiva, es hora de reemplazarla.
● Eficacia: Supervise las temperaturas de los componentes a lo largo del tiempo. Un aumento de temperatura, a pesar de una refrigeración adecuada, a menudo indica que la almohadilla térmica ya no funciona al máximo.
Las almohadillas térmicas de silicona son fáciles de aplicar y ofrecen una disipación de calor eficaz. Ayudan a mantener temperaturas óptimas en los dispositivos electrónicos, evitando el sobrecalentamiento y mejorando el rendimiento. Suzhou Volsun Electronics Technology Co., Ltd. proporciona almohadillas térmicas de silicona de alta calidad y ofrece soluciones confiables para diversas aplicaciones. Sus productos garantizan una refrigeración constante, lo que ayuda a prolongar la vida útil de los componentes electrónicos.
R: Una almohadilla térmica de silicona es un material de transferencia de calor que se utiliza para disipar el calor entre los componentes electrónicos y los disipadores de calor, lo que garantiza una gestión óptima de la temperatura en aplicaciones industriales.
R: Seleccione una almohadilla térmica de silicona según factores como el grosor, la conductividad térmica y el rango de temperatura del componente. Los dispositivos de alto rendimiento pueden requerir almohadillas con índices de conductividad más altos.
R: Las almohadillas térmicas de silicona requieren una inspección periódica para detectar desgaste o compresión. Reemplácelos cada 1 o 2 años o cuando disminuya la eficiencia de la transferencia de calor, lo que garantiza un rendimiento confiable.
R: Sí, las almohadillas térmicas de silicona son duraderas y rentables con el tiempo, y ofrecen una vida útil más larga que algunas pastas térmicas. Son fáciles de instalar y mantener, lo que los hace ideales para uso a largo plazo en entornos industriales.
