VS-RD
Volsun

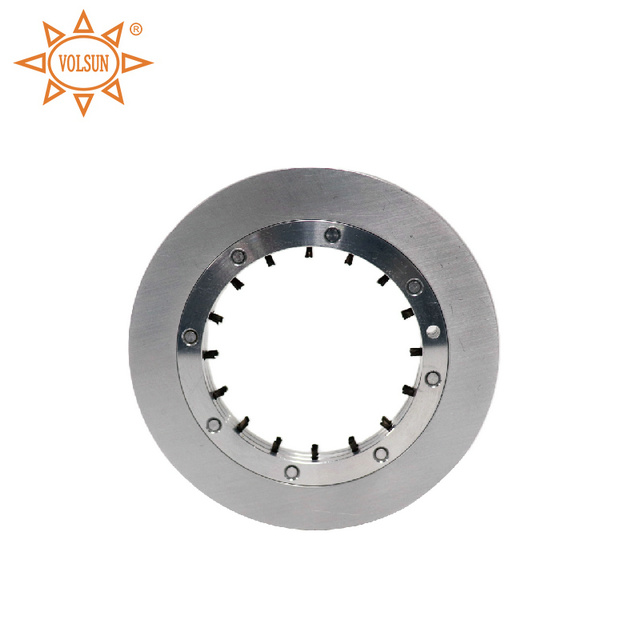

El anillo de conexión a tierra del eje del cepillo es una solución diseñada con precisión diseñada para neutralizar las corrientes del eje destructivas en los motores eléctricos modernos, particularmente aquellos impulsados por unidades de frecuencia variables basadas en PWM (VFD). Al establecer una ruta de baja impedancia a la tierra, este dispositivo elimina los voltajes capacitivos inducidos por el acoplamiento que causan electrólisis de rodamiento y desgaste de electroerosión. El anillo incorpora una disposición patentada de fibras conductoras multifilamento, alineada con precisión para mantener contacto continuo con ejes giratorios a velocidades de hasta 20,000 rpm. Encerrado en una carcasa de aleación de aluminio anodizada con sellado con clasificación IP66, funciona perfectamente en entornos contaminados mientras resiste la oxidación y el flash de arco. Compatible con los marcos de motor IEC y NEMA, este anillo de conexión a tierra es una actualización lista para modernizar los costos de mantenimiento y el tiempo de inactividad no planificado en todas las industrias que dependen de los sistemas impulsados por el motor.
1. Matriz de fibra patentada : utiliza fibras híbridas de nanotubos de carbono chapadas en oro (CNT) para resistencia a la resistencia de contacto ultra baja (<5 MΩ) y propiedades auto-lubricantes, lo que garantiza un rendimiento estable de más de 100 millones de rotaciones de eje.
2. Diversión de corriente activa : canalizan las corrientes de modo común de alta frecuencia (hasta 50 por pico) lejos de los rodamientos, reduciendo las picaduras de la pista de carreras y la degradación del lubricante en un 90%.
3. Adaptabilidad universal : resortes de tensión ajustables y kits de cuña modulares permiten la instalación en ejes de 10 mm a 300 mm de diámetro, incluidos ejes cónicos o con clavos.
4. Diseño rugoso : Características MIL-STD-810G Resistencia a certificaciones/vibraciones certificadas y alojamiento opcional de Hastelloy® para aplicaciones de procesamiento en alta mar o de productos químicos.
5. Monitoreo inteligente Ready : se integra con plataformas IoT a través de etiquetas RFID integradas opcionales o sensores de corriente inalámbrica para el análisis de salud en tiempo real.
6. Eficiencia energética : reduce las pérdidas de torque de engranaje motor en un 3–5% en comparación con los métodos de conexión a tierra del eje tradicionales, lo que contribuye al cumplimiento de ESG.
7. Instalación de tiempo de inactividad cero : las abrazaderas de montaje previas a la engrasamiento y las plantillas alineadas con láser permiten modernizaciones de campo en menos de 15 minutos sin desmontaje del motor.
1. Automatización industrial : protege los servomotores y los rodamientos del huso CNC en robótica y centros de mecanizado de precisión de los flutos inducidos por VFD.
2. Plantas de tratamiento de agua : extiende la vida útil del rodamiento en bombas centrífugas de alta velocidad y motores de aireador sometidos a cargas variables y humedad.
3. Fabricación farmacéutica : cumple con los estándares de GMP de la FDA evitando la generación de partículas metálicas en unidades de prensa de mezcladores y tabletas.
4. Minería y maquinaria pesada : los motores de excavadores de arrastre de shields y las unidades de molinos de bolas de las fallas de rodamiento causadas por la calidad de potencia rica en armónicas.
5. Soporte de tierra de aviación : garantiza una operación confiable de los motores de la bomba de hidrante de combustible de la aeronave y los sistemas transportadores de equipaje en todas las condiciones climáticas.
6. Procesamiento de alimentos y bebidas : las variantes de acero inoxidable cumplen con los requisitos de higiene del USDA para motores en líneas de embotellado y unidades de refrigeración.
7. Sistemas de almacenamiento de energía : mitiga las corrientes de rodamiento en unidades de almacenamiento de energía del volante y generadores diesel sincronizantes de la red.
| Artículo | Datos típicos |
| Resistencia estática | ＜ 1Ω |
| Resistencia dinámica | ≤10Ω |
| Fuerza de extracción de fibra | ≥100 · 30s |
| Prueba de spray de sal | Sin daños en la fibra |
| Prueba de durabilidad | / |
| Prueba de alta temperatura | / |
| Prueba de baja temperatura | / |
OD (mm) | ID (mm) | Altura (mm) | Diámetro del eje aplicable (mm) |
30 | 15 | 7 | 10 |
38 | 19 | 7 | 13 |
38 | 22 | 7 | 18 |
40 | 24 | 7 | 18 |
47 | 31 | 7 | 25 |
49 | 32 | 7 | 26 |
50 | 30 | 7 | 24 |
50 | 31 | 7 | 25 |
53 | 30 | 7 | 25 |
53 | 36 | 7 | 30 |
55 | 39 | 7 | 35 |
57 | 36 | 7 | 30 |
60 | 44 | 7 | 38 |
62 | 41 | 7 | 35 |
70 | 46 | 7 | 40 |
72 | 49 | 7 | 43 |
75 | 58 | 7 | 52 |
78 | 58 | 7 | 52 |
P1: ¿Cuál es la función principal del anillo de conexión a tierra del eje de la serie VS-RD?
La función principal del anillo de conexión a tierra del eje de la serie VS-RD es proteger los motores y los equipos asociados de la corrosión eléctrica causada por las corrientes del eje. Desventa de forma segura estas corrientes al suelo, evitando daños a los cojinetes del motor y asegurando el funcionamiento suave de la maquinaria giratoria de alta velocidad.
P2: ¿Se pueden usar la serie VS-RD en diferentes tipos de motores y equipos?
Sí, la serie VS-RD está diseñada para ser altamente adaptable. Se puede instalar en varios equipos giratorios, incluidos motores, generadores y cajas de cambios, y es personalizable para adaptarse a diferentes diámetros de eje, lo que lo convierte en una solución versátil para muchas aplicaciones.
P3: ¿Cómo mejora la serie VS-RD el rendimiento del motor?
Al prevenir la corrosión eléctrica, reducir la acumulación de electricidad estática y minimizar la resistencia de contacto, la serie VS-RD mejora la eficiencia general y la confiabilidad de los motores, particularmente en aplicaciones de alta velocidad, reduciendo el riesgo de desgaste, ruido y falla motora.
En Volsun, aportamos más de 18 años de experiencia en la creación de soluciones de alto rendimiento que protegen y mejoran la longevidad de la maquinaria crítica y los componentes eléctricos. Nuestro anillo de puesta a tierra del eje de cepillo conductivo de fibra de carbono VS-RD es un testimonio de nuestra dedicación a la calidad, diseñada para evitar la corrosión eléctrica en motores y equipos asociados. Con un enfoque en la durabilidad y la confiabilidad, nuestros productos experimentan pruebas rigurosas para cumplir con los más altos estándares de la industria, asegurando un rendimiento superior incluso en condiciones extremas. Ofrecemos opciones personalizables para adaptarse a una amplia gama de equipos, respaldados por un excelente servicio al cliente y soporte global. Al elegir Volsun, se está asociando con un líder de confianza en la industria, comprometido a ofrecer soluciones innovadoras y amigables con el medio ambiente que mejoren la seguridad y la eficiencia operativa.
El anillo de conexión a tierra del eje del cepillo es una solución diseñada con precisión diseñada para neutralizar las corrientes del eje destructivas en los motores eléctricos modernos, particularmente aquellos impulsados por unidades de frecuencia variables basadas en PWM (VFD). Al establecer una ruta de baja impedancia a la tierra, este dispositivo elimina los voltajes capacitivos inducidos por el acoplamiento que causan electrólisis de rodamiento y desgaste de electroerosión. El anillo incorpora una disposición patentada de fibras conductoras multifilamento, alineada con precisión para mantener contacto continuo con ejes giratorios a velocidades de hasta 20,000 rpm. Encerrado en una carcasa de aleación de aluminio anodizada con sellado con clasificación IP66, funciona perfectamente en entornos contaminados mientras resiste la oxidación y el flash de arco. Compatible con los marcos de motor IEC y NEMA, este anillo de conexión a tierra es una actualización lista para modernizar los costos de mantenimiento y el tiempo de inactividad no planificado en todas las industrias que dependen de los sistemas impulsados por el motor.
1. Matriz de fibra patentada : utiliza fibras híbridas de nanotubos de carbono chapadas en oro (CNT) para resistencia a la resistencia de contacto ultra baja (<5 MΩ) y propiedades auto-lubricantes, lo que garantiza un rendimiento estable de más de 100 millones de rotaciones de eje.
2. Diversión de corriente activa : canalizan las corrientes de modo común de alta frecuencia (hasta 50 por pico) lejos de los rodamientos, reduciendo las picaduras de la pista de carreras y la degradación del lubricante en un 90%.
3. Adaptabilidad universal : resortes de tensión ajustables y kits de cuña modulares permiten la instalación en ejes de 10 mm a 300 mm de diámetro, incluidos ejes cónicos o con clavos.
4. Diseño rugoso : Características MIL-STD-810G Resistencia a certificaciones/vibraciones certificadas y alojamiento opcional de Hastelloy® para aplicaciones de procesamiento en alta mar o de productos químicos.
5. Monitoreo inteligente Ready : se integra con plataformas IoT a través de etiquetas RFID integradas opcionales o sensores de corriente inalámbrica para el análisis de salud en tiempo real.
6. Eficiencia energética : reduce las pérdidas de torque de engranaje motor en un 3–5% en comparación con los métodos de conexión a tierra del eje tradicionales, lo que contribuye al cumplimiento de ESG.
7. Instalación de tiempo de inactividad cero : las abrazaderas de montaje previas a la engrasamiento y las plantillas alineadas con láser permiten modernizaciones de campo en menos de 15 minutos sin desmontaje del motor.
1. Automatización industrial : protege los servomotores y los rodamientos del huso CNC en robótica y centros de mecanizado de precisión de los flutos inducidos por VFD.
2. Plantas de tratamiento de agua : extiende la vida útil del rodamiento en bombas centrífugas de alta velocidad y motores de aireador sometidos a cargas variables y humedad.
3. Fabricación farmacéutica : cumple con los estándares de GMP de la FDA evitando la generación de partículas metálicas en unidades de prensa de mezcladores y tabletas.
4. Minería y maquinaria pesada : los motores de excavadores de arrastre de shields y las unidades de molinos de bolas de las fallas de rodamiento causadas por la calidad de potencia rica en armónicas.
5. Soporte de tierra de aviación : garantiza una operación confiable de los motores de la bomba de hidrante de combustible de la aeronave y los sistemas transportadores de equipaje en todas las condiciones climáticas.
6. Procesamiento de alimentos y bebidas : las variantes de acero inoxidable cumplen con los requisitos de higiene del USDA para motores en líneas de embotellado y unidades de refrigeración.
7. Sistemas de almacenamiento de energía : mitiga las corrientes de rodamiento en unidades de almacenamiento de energía del volante y generadores diesel sincronizantes de la red.
| Artículo | Datos típicos |
| Resistencia estática | ＜ 1Ω |
| Resistencia dinámica | ≤10Ω |
| Fuerza de extracción de fibra | ≥100 · 30s |
| Prueba de spray de sal | Sin daños en la fibra |
| Prueba de durabilidad | / |
| Prueba de alta temperatura | / |
| Prueba de baja temperatura | / |
OD (mm) | ID (mm) | Altura (mm) | Diámetro del eje aplicable (mm) |
30 | 15 | 7 | 10 |
38 | 19 | 7 | 13 |
38 | 22 | 7 | 18 |
40 | 24 | 7 | 18 |
47 | 31 | 7 | 25 |
49 | 32 | 7 | 26 |
50 | 30 | 7 | 24 |
50 | 31 | 7 | 25 |
53 | 30 | 7 | 25 |
53 | 36 | 7 | 30 |
55 | 39 | 7 | 35 |
57 | 36 | 7 | 30 |
60 | 44 | 7 | 38 |
62 | 41 | 7 | 35 |
70 | 46 | 7 | 40 |
72 | 49 | 7 | 43 |
75 | 58 | 7 | 52 |
78 | 58 | 7 | 52 |
P1: ¿Cuál es la función principal del anillo de conexión a tierra del eje de la serie VS-RD?
La función principal del anillo de conexión a tierra del eje de la serie VS-RD es proteger los motores y los equipos asociados de la corrosión eléctrica causada por las corrientes del eje. Desventa de forma segura estas corrientes al suelo, evitando daños a los cojinetes del motor y asegurando el funcionamiento suave de la maquinaria giratoria de alta velocidad.
P2: ¿Se pueden usar la serie VS-RD en diferentes tipos de motores y equipos?
Sí, la serie VS-RD está diseñada para ser altamente adaptable. Se puede instalar en varios equipos giratorios, incluidos motores, generadores y cajas de cambios, y es personalizable para adaptarse a diferentes diámetros de eje, lo que lo convierte en una solución versátil para muchas aplicaciones.
P3: ¿Cómo mejora la serie VS-RD el rendimiento del motor?
Al prevenir la corrosión eléctrica, reducir la acumulación de electricidad estática y minimizar la resistencia de contacto, la serie VS-RD mejora la eficiencia general y la confiabilidad de los motores, particularmente en aplicaciones de alta velocidad, reduciendo el riesgo de desgaste, ruido y falla motora.
En Volsun, aportamos más de 18 años de experiencia en la creación de soluciones de alto rendimiento que protegen y mejoran la longevidad de la maquinaria crítica y los componentes eléctricos. Nuestro anillo de puesta a tierra del eje de cepillo conductivo de fibra de carbono VS-RD es un testimonio de nuestra dedicación a la calidad, diseñada para evitar la corrosión eléctrica en motores y equipos asociados. Con un enfoque en la durabilidad y la confiabilidad, nuestros productos experimentan pruebas rigurosas para cumplir con los más altos estándares de la industria, asegurando un rendimiento superior incluso en condiciones extremas. Ofrecemos opciones personalizables para adaptarse a una amplia gama de equipos, respaldados por un excelente servicio al cliente y soporte global. Al elegir Volsun, se está asociando con un líder de confianza en la industria, comprometido a ofrecer soluciones innovadoras y amigables con el medio ambiente que mejoren la seguridad y la eficiencia operativa.
