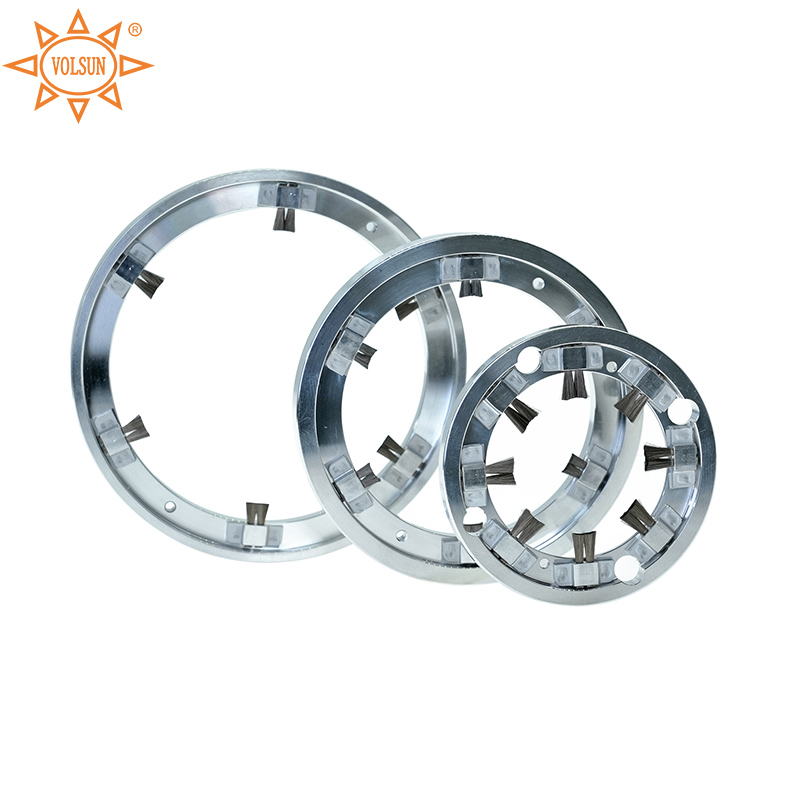

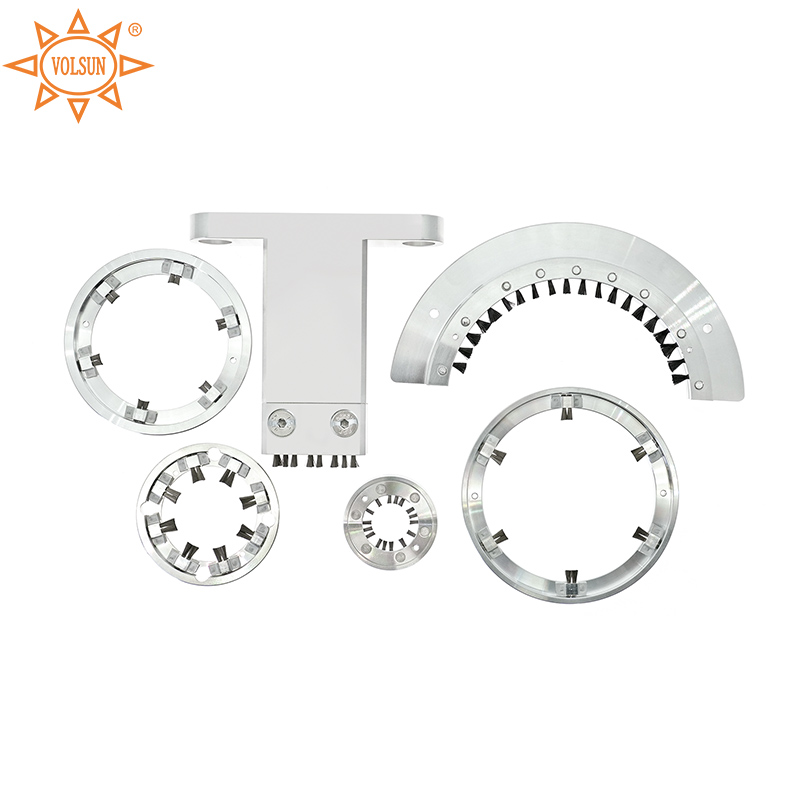

Anillo de puesta a tierra del eje Volsun: forma de protección confiable para rodamientos de motores VFD

Los anillos de puesta a tierra del eje Volsun están diseñados para proteger los cojinetes del motor del voltaje dañino del eje y las corrientes parásitas del eje generadas por los variadores de frecuencia (VFD).

Al proporcionar una ruta de conexión a tierra estable y de baja impedancia directamente desde el eje giratorio a tierra, los anillos de conexión a tierra Volsun evitan la descarga eléctrica a través de los cojinetes, lo que extiende significativamente la vida útil de los cojinetes y mejora la confiabilidad general del motor.

Diseñados tanto para integración OEM como para aplicaciones de modernización, los anillos de puesta a tierra de eje Volsun ofrecen rendimiento a largo plazo en entornos industriales exigentes.

Cómo funciona

En los motores accionados por VFD, los voltajes de conmutación de alta frecuencia inducen potencial eléctrico en el eje del motor. Cuando este voltaje se descarga a través de los cojinetes, provoca erosión eléctrica y fallas prematuras.

Los anillos de puesta a tierra de eje Volsun utilizan tecnología de contacto de fibra conductora de 360 ​​grados para descargar continuamente las corrientes del eje antes de que lleguen a los rodamientos, lo que garantiza una conexión a tierra segura y controlada durante la operación.

Beneficios clave

• Disipación efectiva del voltaje del eje

Desvía de forma segura las corrientes de eje de alta frecuencia lejos de los cojinetes del motor.

• Diseño de contacto de desgaste ultrabajo

Las fibras conductoras proporcionan un contacto eléctrico estable con una fricción y un desgaste del eje mínimos.

• Operación sin mantenimiento

Diseñado para una larga vida útil sin inspecciones o reemplazos frecuentes.

• Compatibilidad de alta velocidad

Adecuado para motores que funcionan a altas velocidades de rotación bajo control VFD.

• Instalación flexible

Disponible para nuevos diseños de motores o modernización en campo de equipos existentes.

Especificaciones típicas (personalizables)

• Diámetro del anillo de puesta a tierra del eje: personalizado según la aplicación

• Material de contacto: compuesto de fibra de carbono conductora

• Velocidad de funcionamiento: Adecuado para motores de alta velocidad

• Diseños personalizados disponibles según el tamaño del motor, la aplicación y las condiciones de funcionamiento.

¿Por qué elegir los anillos de puesta a tierra del eje Volsun?

Con más de 20 años de experiencia, Volsun ofrece soluciones de anillos de puesta a tierra para ejes que equilibran el rendimiento eléctrico, la confiabilidad mecánica y la durabilidad en el mundo real. No solo suministramos componentes: diseñamos soluciones de protección de cojinetes de motor adaptadas a las aplicaciones.

Anillo de puesta a tierra del eje: preguntas frecuentes

P: ¿Para qué se utiliza un anillo de puesta a tierra del eje?

R: Se utiliza un anillo de puesta a tierra del eje para descargar de forma segura las corrientes parásitas del eje generadas en motores accionados por VFD, evitando daños eléctricos a los cojinetes del motor.

P: ¿Por qué los motores VFD son más propensos a dañar los rodamientos?

R: Los VFD generan voltajes de conmutación de alta frecuencia que inducen voltaje en el eje. Cuando este voltaje se descarga a través de los cojinetes, provoca erosión eléctrica, como picaduras y estrías.

P: ¿Es mejor un anillo de puesta a tierra del eje que los rodamientos aislados?

R: Los rodamientos aislados pueden bloquear la corriente en un lugar, pero no eliminan el voltaje del eje. Los anillos de puesta a tierra del eje proporcionan una ruta de descarga controlada, lo que los convierte en una solución más directa y confiable.

P: ¿Dónde se instala un anillo de puesta a tierra del eje?

R: Los anillos de puesta a tierra del eje generalmente se instalan en el eje del motor o en el soporte final, manteniendo un contacto continuo con el eje giratorio.

P: ¿Se desgastan los anillos de puesta a tierra del eje?

R: Los anillos de puesta a tierra Volsun utilizan tecnología de fibra conductora de bajo desgaste y están diseñados para un funcionamiento a largo plazo sin mantenimiento en condiciones industriales normales.

P: ¿ Volsun puede proporcionar anillos de puesta a tierra de eje personalizados?

R: Sí. Volsun ofrece diseños personalizados según el diámetro del eje, el tipo de motor, la velocidad, el entorno y las limitaciones de instalación.

P: ¿ Los anillos de puesta a tierra del eje son adecuados para aplicaciones de modernización?

R: Absolutamente. Los anillos de puesta a tierra del eje Volsun se utilizan ampliamente para actualizar motores existentes que ya funcionan con VFD.
