Suzhou Volsun Electrónica Tecnología Co., Ltd.
| Cantidad: | |
|---|---|
Rubns-olc
VOLSUN

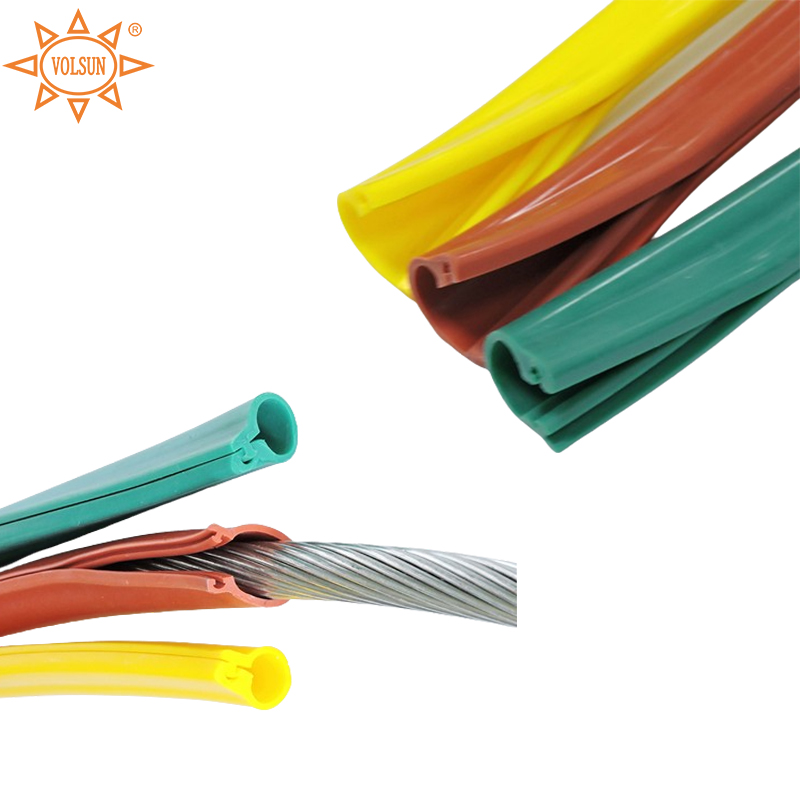

La cubierta de silicona de 110 kV para cables desnudos representa un avance en la protección de cable de alto voltaje, diseñada para proteger a los conductores desnudos en redes de transmisión y distribución de factores estresantes ambientales y riesgos eléctricos. Esta carcasa de silicona liviana pero robusta proporciona un aislamiento superior, resistencia al seguimiento y capacidad de clima, asegurando un rendimiento confiable en las aplicaciones de servicios públicos exigentes. Diseñado para una instalación rápida en conductores de hasta 500 mm², ofrece protección a largo plazo contra la radiación UV, la abrasión y la exposición química en las instalaciones superiores y subterráneas.
Construida a partir de caucho de silicona de alta pureza, la cubierta alcanza la resistencia dieléctrica de 10 kV/mm , excediendo los requisitos de la industria para aplicaciones de 110kV. Su resistividad de volumen de 10lu² ohm · cm garantiza una corriente de fuga mínima, manteniendo la integridad del aislamiento incluso en entornos de alta humedad. La resistencia inherente al seguimiento del material evita la degradación de la superficie de las descargas eléctricas, extendiendo la vida útil del servicio de cable.
Con una dureza de 65 costas y 200% de alargamiento mínimo , la cubierta de silicona equilibra la rigidez con flexibilidad para resistir las tensiones de instalación y los ciclos de expansión térmica. Resiste el ozono, la oxidación y la degradación de los rayos UV, manteniendo propiedades físicas después de la exposición prolongada al aire libre. La de la cubierta resistencia a la tracción de 4 N/mm² y la resistencia a la rotura de 10 N/mm² garantiza la resistencia al daño mecánico durante el manejo y la operación.
Disponible en dimensiones mecanizadas con precisión para conductores que van desde 12 mm a 35 mm de diámetro , la cubierta proporciona un ajuste cómodo sin comprometer la eficiencia de la instalación. Su grosor de pared uniforme de 5 mm garantiza un rendimiento constante de aislamiento en todos los tamaños de conductores. El diseño liviano reduce la fatiga de instalación y elimina la necesidad de equipos de elevación pesada en aplicaciones aéreas.
Categoría | Especificación | Valor | Método de prueba |
Propiedades eléctricas | Resistencia dieléctrica | 10 kV/mm (min) | ASTM D2671 |
Resistividad de volumen | 10¹² Ohm · cm (min) | IEC 60093 | |
Calificación de voltaje | 110kV | IEC 60840 | |
Propiedades mecánicas | Dureza | 65 orientación a | ISO 868 |
Resistencia a la tracción | 4 n/mm² (min) | ASTM D638 | |
Alargamiento | 200% (min) | ASTM D638 | |
Fuerza de la lágrima | 10 n/mm² (min) | ASTM D638 | |
Datos dimensionales | Rango de diámetro del conductor | 12 mm - 35 mm | Ingeniería personalizada |
Espesor de la pared | 5 mm | ASTM D374 |
Protege los conductores superiores desnudos en líneas de transmisión de 110 kV de la contaminación ambiental y la meteorización. Ideal para modernizar la infraestructura de envejecimiento y mejorar las líneas en áreas costeras o industriales con altos niveles de contaminación.
Protege las barras colectivas y las conexiones de los conductores en subestaciones al aire libre por polvo, humedad y contacto accidental. El diseño no conductor mejora la seguridad del personal durante las operaciones de mantenimiento.
Esencial para la protección del cable en parques eólicos y instalaciones de energía solar donde los conductores están expuestos a condiciones climáticas extremas. Su resistencia UV garantiza un rendimiento confiable en instalaciones abiertas y sin programar típicas de los sitios de energía renovable.
Protege los cables de catenarios y los cables de alimentación en redes ferroviarias de alta velocidad por abrasión y daño ambiental. La flexibilidad de la cubierta acomoda la vibración y el movimiento térmico en entornos ferroviarios dinámicos.
La formulación de silicona de la cubierta proporciona la estabilidad inherente de ozono , de resistencia UV y la clima , manteniendo el rendimiento en temperaturas que van desde -50 ° C a 150 ° C. Resiste la degradación de la luz solar, la lluvia, la nieve y los contaminantes industriales, asegurando una vida útil superior a los 20 años en la mayoría de las aplicaciones.
Está diseñado para conductores con áreas transversales de 25 mm² a 500 mm² , correspondiente a diámetros de conductor de 12 mm a 35 mm . Los tamaños personalizados están disponibles para aplicaciones especializadas que requieren dimensiones de conductores no estándar.
No, el diseño permite una instalación rápida y sin herramientas simplemente deslizando la cubierta sobre conductores preparados correctamente. Su flexibilidad permite una fácil posicionamiento incluso en espacios confinados, reduciendo el tiempo de instalación en comparación con los métodos de aislamiento tradicionales.
Sí, la cubierta de silicona cumple con los estándares IEC 60840 y ASTM D2671 para materiales de aislamiento de alto voltaje. Está certificado para su uso en aplicaciones de servicios públicos en todo el mundo, con cumplimiento adicional de las especificaciones regionales según sea necesario.
Artículo | Datos típicos | Método de prueba |
Prueba de resistencia eléctrica | ≥20kV/mm | GB/T 1408.1-2006 |
Resistividad de volumen | ≥1 × 1014Ω · cm | GB/T 1410-2006 |
Constante dieléctrica | 2 ～ 3 | GB/T 1409-2006 |
Dureza de la orilla | 70 ± 5A | GB/T 531 |
Propiedad mecánica y | ||
Antes del envejecimiento del calor | ||
Resistencia a la tracción | ≥4.0MPA | GB/T 528-2009 |
Alargamiento en el descanso | ≥200% | GB/T 528-2009 |
Después del envejecimiento del calor (180 ℃ , 7d) | ||
Cambio de resistencia a la tracción | ± 30% | GB/T 528-2009 |
Cambio de alargamiento | ± 30% | GB/T 528-2009 |
Alargamiento de baja temperatura (-15 ℃ , 2h) | ≥20% | GB/T 2951.4-1997 |
Flexibilidad de baja temperatura (-50 ℃ , 4H) | Sin grietas | UL224-2004 |
Resistencia a la grieta de alta temperatura (155 ℃ , 2h) | Sin grietas | GB/T2951.6-1997 |
Área transversal nominal (mm²) | Diámetro interno recomendado de la cubierta del conductor (mm) |
50～70 | Ф12 |
95～120 | Ф17 |
150～185 | Ф20 |
210～300 | Ф24.2 |
400 | Ф30 |
500 | Ф32 |
630 | Ф35 |
800 | Ф39.8 |
N Área de sección transversal ominal (mm²) | Diámetro interno recomendado de la cubierta del conductor (mm) |
35 50 | Ф12 |
Ф15.6 | |
70 ～ 95 120 ～ 150 185 ～ 240 | Ф17 |
Ф20 | |
Ф24.2 | |
400 ～ 500 800 ～ 800 | Ф32 |
Ф39.8 |
V oltage (kv) | ≤10 k V | ≤35 k V | ≤110 k V | ≤220 k V |
W todo grosor | 2.0 ± 0.3 mm | 3.0 ± 0.4 mm | 4.0 ± 0.5 mm | 6.0 ± 1.0 mm |
