DBRS-125H(2X)(3X)
Volsun

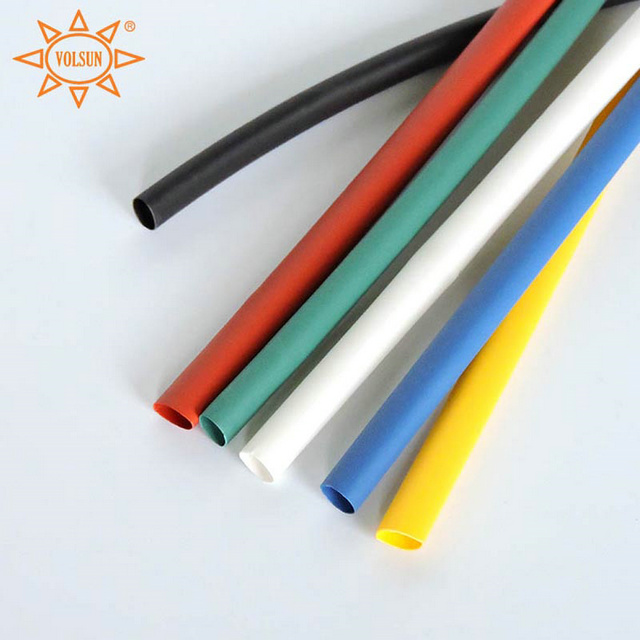

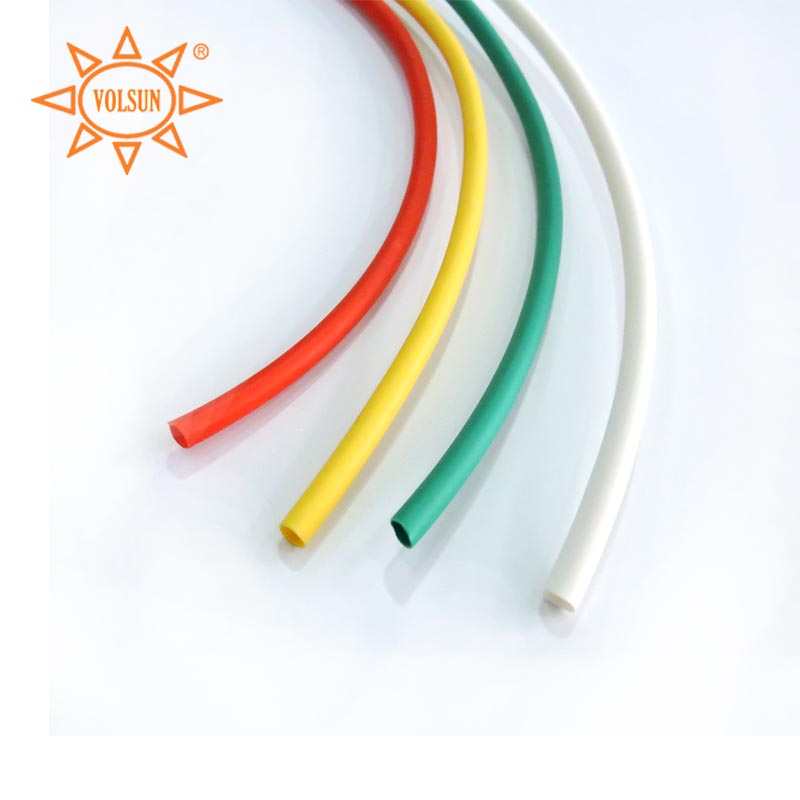

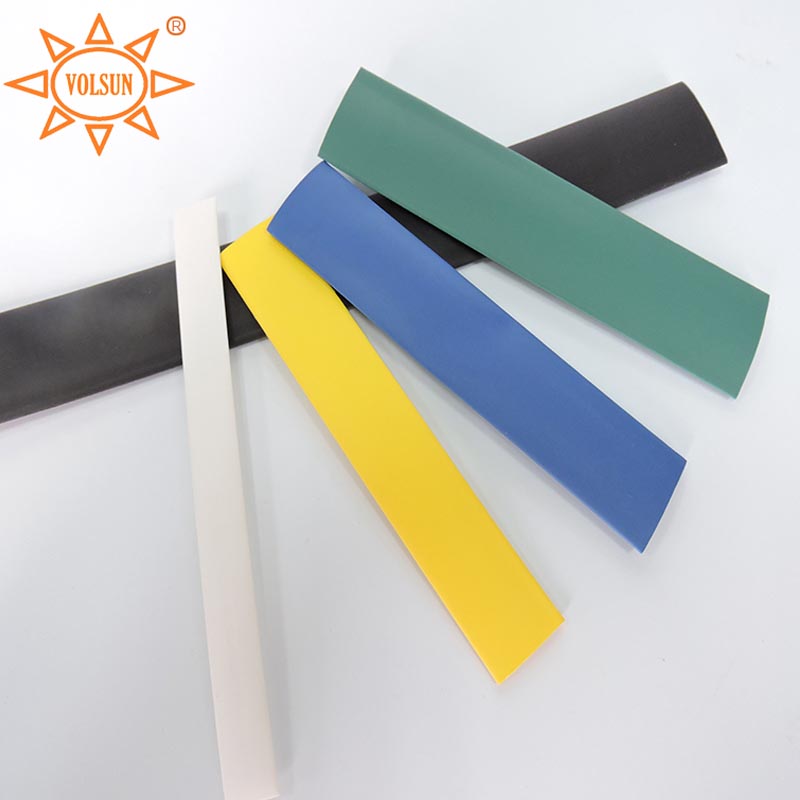

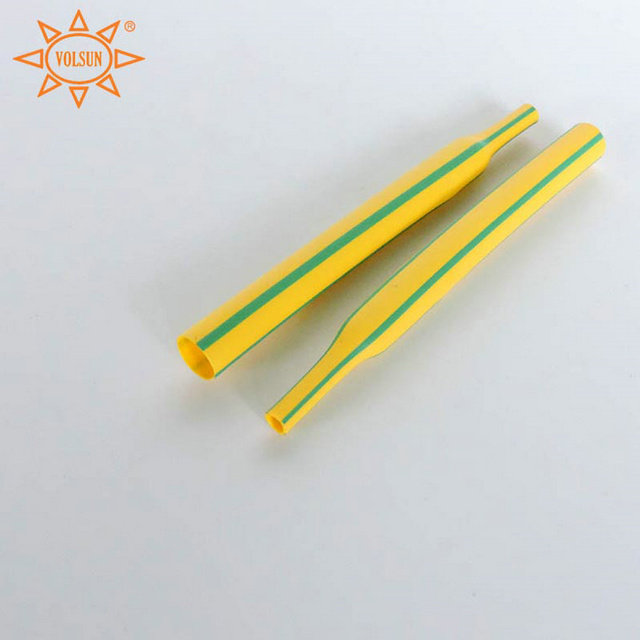

El tubo termocontraíble de pared simple está hecho de material de poliolefina reticulada por radiación, excelentes propiedades físicas, químicas y eléctricas, la función principal es el aislamiento eléctrico de las piezas de conexión, la prevención de la corrosión de las juntas soldadas, la protección mecánica y la protección del mazo de cables, etc., ampliamente utilizado. en electrónica, comunicaciones, maquinaria y fabricación de automóviles y otros campos.
Estándares de ejecución: UL 224, CAN/CSA C22.2-NO1981.1-99
Relación de contracción por calor: 2:1 3:1
Libre de halógenos, bajo nivel de humo, no tóxico, suave, no retardante de llama, apariencia brillante
Temperatura de contracción: 84 ℃ ~ 125 ℃ (el tipo transparente es 70 ℃ ~ 105 ℃)
Temperatura de funcionamiento: -55 ℃ ~ 125 ℃ (el tipo transparente es -55 ℃ ~ 105 ℃)
Estándares medioambientales: RoHS, IPC/JEDEC-J-STD-709
Color estándar: negro, blanco, rojo, amarillo, verde, azul, se pueden personalizar otros colores
Propiedades | Datos típicos | Método de prueba |
De tensión Fortaleza | ≥10,4MPa | ASTM D 2671 |
Alargamiento en el descanso | ≥200% | ASTM D 2671 |
Resistencia a la tracción después del envejecimiento térmico. | ≥7,3MPa | 158℃×168h |
Elongación de rotura tras envejecimiento térmico. | ≥100% | 158℃×168h |
Axial tasa de cambio | -5%~+5% | ASTM D 2671 |
retardante de llama | VW-1 | ASTM D 2671 C法 |
Tensión soportada (tensión nominal 600 V) | Sin averías 2500V1 minuto | UL 224 |
Fuerza de ruptura | ≥15 kV/mm | ASTM D 149 |
Volumen resistividad | ≥1014Ω.cm | CEI 60093 |

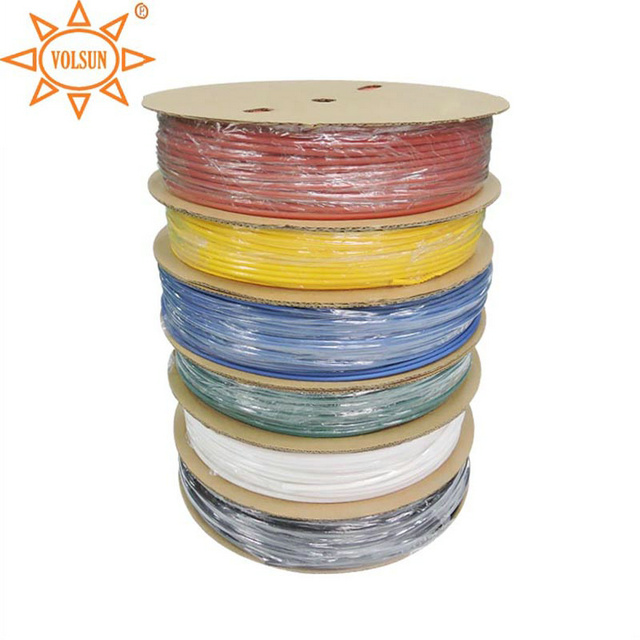

Tamaño (mm) | Tal como se suministra | Después de recuperarse por completo (mm) | Embalaje estándar (M/carrete) | |
Diámetro interno D | Espesor de pared W | |||
φ2,5/1,30 | 3.0±0,2 | ≤1,30 | 0.45±0,10 | 400 |
φ3,0/1,50 | 3.5±0,2 | ≤1,50 | 0.45±0,10 | 400 |
φ4,0/2,00 ø4,5/2,30 | 4.5±0,2 | ≤2,00 | 0.45±0,10 | 400 |
5.0±0,2 | ≤2,30 | 0.45±0,10 | 200 | |
φ5,0/2,50 φ5,5/2,75 | 5.5±0,2 | ≤2,50 | 0.56±0,10 | 200 |
6.0±0,2 | ≤2,75 | 0.56±0,10 | 200 | |
φ6,0/3,00 φ7,0/3,50 | 6.5±0,2 | ≤3.00 | 0.56±0,10 | 200 |
7.5±0,3 | ≤3,50 | 0.56±0,10 | 100 | |
φ8,0/4,00 φ9,0/4,50 | 8.5±0,3 | ≤4.00 | 0.56±0,10 | 100 |
9.5±0,3 | ≤4,50 | 0.56±0,10 | 100 | |
ø10/5,00 ø11/5,50 | 10.5±0,3 | ≤5.00 | 0.56±0,10 | 100 |
11.5±0,3 | ≤5,50 | 0.56±0,10 | 100 | |
ø12/6,00 ø13/6,50 | 12.5±0,3 | ≤6.00 | 0.56±0,10 | 100 |
13.5±0,3 | ≤6,50 | 0.70±0,10 | 100 | |
φ14/7.00 ø15/7,50 | 14.5±0,3 | ≤7,00 | 0.70±0,10 | 100 |
15.5±0,4 | ≤7,50 | 0.70±0,10 | 100 | |
φ16/8.00 ø17/8,50 | 16.5±0,4 | ≤8.00 | 0.70±0,10 | 100 |
17.5±0,4 | ≤8,50 | 0.70±0,10 | 100 | |
φ18/9.00 φ20/10,0 | 19.0±0,5 | ≤9.00 | 0.70±0,10 | 100 |
22.0±0,5 | ≤10,0 | 0.80±0,15 | 100 | |
φ22/11,0 ø25/12,5 | 24.0±0,5 | ≤11,0 | 0.80±0,15 | 100 |
26.0±0,5 | ≤12,5 | 0.90±0,15 | 50 | |
φ28/14,0 ø30/15,0 | 29.0±0,5 | ≤14,0 | 0.90±0,15 | 50 |
31.5±1,0 | ≤15,0 | 1.00±0,15 | 50 | |
ø35/17,5 ø40/20,0 | 36.5±1,0 | ≤17,5 | 1.00±0,15 | 50 |
41.5±1,0 | ≤20,0 | 1.00±0,15 | 50 | |
Φ45/22,5 ø50/25,0 | ≥45,0 | ≤22,5 | 1.00±0,15 | 50 |
≥50,0 | ≤25,0 | 1.10±0,15 | 25 | |
ø60/30,0 ø70/35,0 | ≥60,0 | ≤30,0 | 1.20±0,15 | 25 |
≥70,0 | ≤35,0 | 1.30±0,20 | 25 | |
ø80/40,0 ø90/45,0 | ≥80,0 | ≤40,0 | 1.30±0,20 | 25 |
≥90,0 | ≤45,0 | 1.30±0,20 | 25 | |
ø100/50,0 ø120/60,0 | ≥100,0 | ≤50,0 | 1.30±0,20 | 25 |
≥120,0 | ≤60,0 | 1.30±0,20 | 25 | |
ø150/75,0 ø180/90,0 | ≥150,0 | ≤75,0 | 1.30±0,20 | 25 |
≥180,0 | ≤90,0 | 1.30±0,20 | 25 | |
φ210/105,0 φ230/115,0 | ≥210,0 | ≤105,0 | 1.30±0,30 | 25 |
≥230,0 | ≤115,0 | 1.30±0,30 | 25 | |
ø250/125,0 Φ300/150,0 | ≥250,0 | ≤125,0 | 1.30±0,30 | 25 |
≥300,0 | ≤150,0 | 1.30±0,30 | 25 | |
Tamaño (mm) | Tal como se suministra D | Después de recuperación completa (mm) | Embalaje estándar (M/carrete) | ||
Diámetro interno D | Espesor de pared W | ||||
φ1,5/0,5 | ≥1,5 | ≤0,50 | 0.45±0,10 | 200 | |
Φ3.0/1.0 | ≥3.0 | ≤1,00 | 0.55±0,10 | 100 | |
Φ4.5/1.5 | ≥4,5 | ≤1,50 | 0.60±0,10 | 100 | |
Φ6.0/2.0 | ≥6.0 | ≤2,00 | 0.65±0,10 | 100 | |
Φ9.0/3.0 | ≥9.0 | ≤3.00 | 0.75±0,15 | 100 | |
Φ12/4 | ≥12,0 | ≤4.00 | 0.75±0,15 | 100 | |
Φ15/5 | ≥15,0 | ≤5.00 | 0.80±0,15 | 100 | |
Φ18/6 | ≥18,0 | ≤6.00 | 0.85±0,15 | 100 | |
Φ24/8 | ≥24,0 | ≤8.00 | 1.00±0,20 | 50 | |
Φ28/10 | ≥28,0 | ≤10,0 | 1.00±0,20 | 50 | |
Φ30/10 | ≥30,0 | ≤10,0 | 1.15±0,20 | 50 | |
Φ39/13 | ≥39,0 | ≤13,0 | 1.50±0,20 | 50/25 | |
Φ50/16 | ≥50,0 | ≤16,0 | 2.50±0,20 | 25 | |
Φ60/20 | ≥60,0 | ≤20,0 | 2.60±0,20 | 25 | |
Φ70/23 | ≥70,0 | ≤23,0 | 2.60±0,20 | 25 | |
Φ80/26 | ≥80,0 | ≤26,0 | 2.60±0,20 | 25 | |
Φ90/30 | ≥90,0 | ≤30,0 | 2.60±0,20 | 25 | |
Φ100/33 | ≥100,0 | ≤33,0 | 2.60±0,20 | 25 | |
Nota: Tamaños y embalajes especiales disponibles bajo pedido.
