Vistas:0 Autor:Editor del sitio Hora de publicación: 2025-12-03 Origen:Sitio

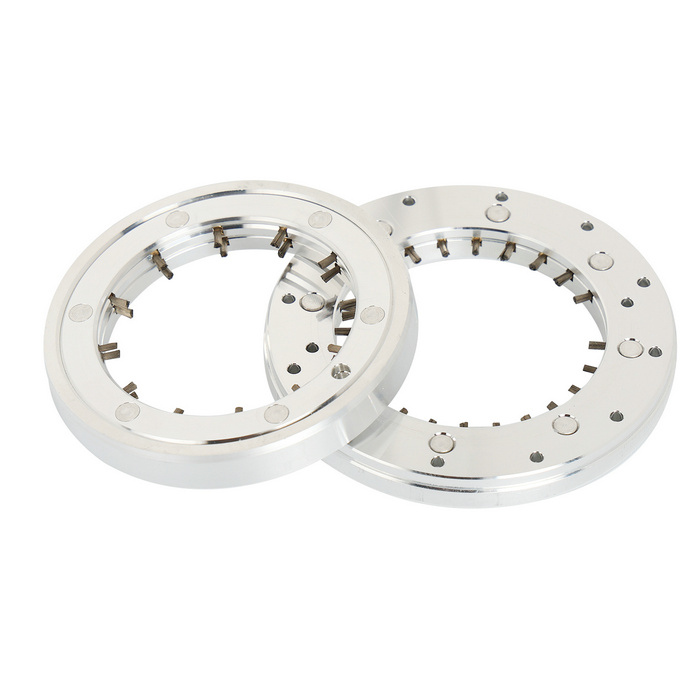

Un anillo de puesta a tierra del eje proporciona un camino seguro para la tensión del eje. Esto ayuda a proteger los cojinetes de su motor para que no fallen demasiado pronto. Los motores con VFD suelen recibir corriente eléctrica adicional. Esta corriente adicional puede dañar los rodamientos. Más del 40% de los problemas del motor ocurren porque los rodamientos fallan debido a estas corrientes. Los anillos de puesta a tierra del eje alejan la electricidad dañina. Esto reduce el desgaste y la vibración. Su motor dura más y necesita menos reparaciones. El uso de dispositivos de puesta a tierra del eje es una forma inteligente de proteger su motor.
Consejo: Comprar anillos de puesta a tierra del eje ayuda a que los rodamientos duren más y mantenga sus máquinas funcionando bien.
Los anillos de puesta a tierra del eje ayudan a proteger los cojinetes del motor . Proporcionan a las corrientes eléctricas perdidas una forma segura de viajar. Esto reduce el desgaste y ayuda a que los motores duren más.
Las corrientes parásitas pueden provocar erosión eléctrica. Esto puede dañar mucho los rodamientos. Puede provocar reparaciones costosas y pérdida de tiempo.
Los anillos de puesta a tierra del eje son muy importantes para motores con variadores de frecuencia (VFD). Los VFD aumentan la probabilidad de que los rodamientos fallen.
Es importante revisar y mantener los anillos de puesta a tierra del eje con frecuencia. Esto asegura que funcionen bien. Ayuda a detener problemas motores sorpresa.
Es importante Instalarlo de la manera correcta puede ahorrar dinero en reparaciones. También hace que los motores funcionen mejor y de forma más fiable. elegir el anillo de puesta a tierra del eje correcto .
Los cojinetes de los motores eléctricos pueden fallar por muchas razones. Algunas causas comunes son:
Instalación y configuración incorrectas
Lubricación insuficiente o grasa sucia
Erosión eléctrica
Vibración
No hay suficiente carga
La erosión eléctrica es un gran problema. Cuando el motor está en marcha, pueden pasar corrientes eléctricas parásitas a través de los cojinetes. Estas corrientes producen pequeñas chispas dentro del rodamiento. Con el tiempo, estas chispas dañan la superficie del rodamiento. Este daño se llama mecanizado por descarga eléctrica o electroerosión. Al principio, es posible que no escuche nada malo. Pero el daño sigue empeorando. Si no lo repara, las reparaciones le costarán mucho y su máquina podría dejar de funcionar.
Un anillo de puesta a tierra del eje ayuda a proteger los rodamientos. Le da a la electricidad un camino seguro a seguir. Esto evita que se acumule voltaje en el eje. El anillo aleja las corrientes dañinas de los rodamientos. Esto brinda una mejor protección y ayuda a que el motor dure más.
Nota: La norma NEMA MG1-2009 dice que los voltajes del eje pueden enviar corrientes malas a través de los cojinetes del motor. Estas corrientes pueden causar picaduras y rayaduras. Los anillos de puesta a tierra del eje evitan este tipo de daños y no necesitan cuidados adicionales.
Los variadores de frecuencia, o VFD, ayudan a controlar la velocidad a la que gira un motor. Pero también aumentan la probabilidad de que los rodamientos fallen. Los VFD utilizan cambios rápidos de voltaje y señales de alta frecuencia. Estas señales crean voltajes dentro del motor. Los voltajes se acumulan en el eje y el rotor. Cuando el voltaje aumenta, salta a través de los cojinetes. Este salto causa daño EDM.
Los motores con VFD tienen una mayor probabilidad de fallar los rodamientos. Los estudios muestran que alrededor del 41 % de las fallas de los motores se deben a corrientes en los rodamientos causadas por los VFD. Debe solucionar este problema para que sus máquinas sigan funcionando bien.
Los dispositivos de puesta a tierra del eje , como los anillos de puesta a tierra del eje, ayudan a resolver este problema. Estos anillos tienen fibras especiales que tocan el eje. Proporcionan a las corrientes parásitas una salida segura. Los anillos alejan la electricidad de los rodamientos. Esto evita que se acumule voltaje y evita daños antes de que comience.
Los ejemplos del mundo real muestran los beneficios. Por ejemplo, una fábrica de papel en el Medio Oeste colocó anillos de puesta a tierra de eje AEGIS en sus motores. Después de eso, gastaron menos dinero en reparaciones y tuvieron menos tiempo de inactividad. Los motores funcionaron durante más de dos años sin necesidad de rodamientos nuevos. Las comprobaciones mostraron que el voltaje del eje se mantuvo por debajo de los 5 voltios. Esto significa que los anillos hicieron un buen trabajo alejando las corrientes dañinas.
A continuación se muestra una tabla sencilla que muestra cómo los anillos de puesta a tierra del eje ayudan a que los motores duren más y funcionen mejor:
Descripción de la evidencia | Impacto en la confiabilidad y el tiempo de inactividad |
|---|---|
Detiene daños eléctricos en motores con VFD. | Menos tiempo de inactividad y menores costos de reparación, para que las máquinas funcionen mejor. |
Proporciona un camino seguro para las malas corrientes. | Protege los rodamientos y reduce la posibilidad de averías sorpresivas. |
Reduce el desgaste y casi no necesita cuidados durante su uso. | Mantiene los motores funcionando sin problemas y les ayuda a durar más. |
Cuando utiliza dispositivos de puesta a tierra del eje, ayuda a evitar fallas en los rodamientos. Ahorra dinero, evita el tiempo de inactividad y mantiene sus máquinas funcionando bien.
El anillo de puesta a tierra del eje funciona gracias a su diseño especial. Tiene miles de pequeñas microfibras conductoras. Estas microfibras tocan el eje del motor. Crean un camino seguro para las corrientes parásitas. Este camino permite que la electricidad se mueva desde el eje hasta el bastidor del motor. El diseño utiliza ionización para ayudar a que los electrones se muevan más rápido. Esto ayuda al anillo a deshacerse de las corrientes de alta frecuencia de los VFD.
Aquí hay una tabla que explica cómo funciona el diseño del anillo del eje de microfibra conductora :
Descripción de la evidencia | Puntos clave |
|---|---|
Diseño de microfibra conductora | Utiliza microfibras conductoras especialmente diseñadas para crear una ruta de baja impedancia para las corrientes del eje. |
Principios de ionización | Mejora las tasas de transferencia de electrones para una descarga eficiente de corrientes de alta frecuencia. |
Puntos de descarga | Proporciona numerosos puntos de descarga para canalizar corrientes dañinas a tierra, protegiendo los rodamientos de daños eléctricos. |
El anillo de puesta a tierra del eje aleja la corriente del eje de los cojinetes. Proporciona un camino seguro desde el eje hasta el marco.
Utiliza ionización para ayudar a que los electrones se muevan más rápido.
El diseño ayuda a eliminar las corrientes de alta frecuencia de los VFD.
El diseño de microfibra ofrece muchos lugares para que salga la corriente. Cada punto ayuda a alejar las malas corrientes de los cojinetes. Esto significa una mejor protección de los rodamientos y menos posibilidades de daños eléctricos.
Cuando un motor utiliza un VFD, se puede acumular voltaje en el eje. Si el voltaje aumenta demasiado, puede saltar a través del rodamiento. Este salto se llama arco de tensión. Los arcos de tensión pueden provocar picaduras y marcas en el rodamiento. Esto puede provocar que el rodamiento falle.
Los anillos de puesta a tierra del eje evitan que esto suceda. El anillo le da al voltaje una forma segura de salir del eje. Envía el voltaje al bastidor del motor y luego a tierra. Esto evita que se acumule voltaje y evita que se formen arcos.
Los anillos de puesta a tierra del eje AEGIS evitan daños en los rodamientos eléctricos. Proporcionan un camino de baja resistencia desde el eje hasta el marco.
Eliminan el voltaje del eje antes de que pueda causar arcos.
Los anillos de puesta a tierra del eje Aegis envían malos voltajes lejos de los rodamientos.
Esto envía el voltaje a tierra a través del bastidor del motor. Esto protege los rodamientos contra daños.
Tendrá menos tiempo de inactividad y menos reparaciones con los anillos de puesta a tierra del eje. Tus rodamientos duran más. Su motor sigue siendo confiable.
Los dispositivos de puesta a tierra del eje ayudan a mantener seguro su motor. Alejan las corrientes dañinas de los rodamientos. Esto detiene los daños eléctricos y ayuda a evitar que los rodamientos fallen. El anillo de puesta a tierra del eje crea un camino directo para que la corriente vaya a tierra. No tiene que preocuparse por la corriente que pasa por los rodamientos.
Quizás se pregunte cómo se comparan los anillos de puesta a tierra del eje con otros dispositivos como las escobillas de carbón. Ambos dan un camino para la corriente del eje. Pero el diseño de microfibra en los anillos de puesta a tierra del eje tiene algunos beneficios claros.
El diseño de microfibra de los anillos de puesta a tierra del eje proporciona un camino para la corriente del eje, como los diseños de escobillas de carbón. Pero puede tener problemas de desgaste y mantenimiento. También puede dañar el aislamiento en los sistemas de propulsión eléctrica.
Algunos dispositivos avanzados de puesta a tierra de ejes, como los kits de protección de rodamientos (BPK), utilizan escobillas de grafito plateado. Estos cepillos tienen una resistencia incluso menor que los anillos de fibra de carbono. Duran más y son más fáciles de instalar y cuidar. En las pruebas, los BPK mostraron un voltaje en el eje mucho menor que los anillos de fibra de carbono. Esto significa que protegen mejor contra las corrientes del eje.
Aún así, los anillos de puesta a tierra del eje son una opción popular. Son fáciles de poner y necesitan pocos cuidados. Puede confiar en ellos para mantener sus rodamientos seguros y reducir el riesgo de costosos tiempos de inactividad.
Hay diferentes anillos de puesta a tierra del eje que puedes elegir para tu motor. Cada tipo funciona mejor para ciertos trabajos y formas de realizarlos. Aquí hay una tabla que muestra los tipos principales y lo que hacen:
Tipo de anillo | Características |
|---|---|
Anillos divididos | Confeccionado en dos piezas. Fácil de poner sin quitarse el equipo. Puedes utilizar tornillos, clips o pegamento especial para fijarlos. |
Anillos macizos | Se coloca plano sobre el motor. Se utiliza para reparar o instalar un motor nuevo. Puedes usar pegamento, clips o pernos para sujetarlos. |
Ajuste a presión | Necesita un centro de servicio para instalar. Debe encajar perfectamente para funcionar bien. |
Los anillos partidos son buenos si su motor todavía está conectado a otras máquinas. Los anillos macizos son mejores cuando reparas o configuras un motor nuevo. Los anillos de ajuste a presión necesitan trabajadores cualificados y herramientas especiales.
Si su motor es potente o utiliza alta potencia, elija anillos de puesta a tierra del eje AEGIS . Estos anillos protegen motores con variadores de frecuencia. Ayudan a dejar de tener problemas. Para motores grandes, la serie AEGIS PRO brinda una sólida protección para generadores y turbinas.
Quiere que los anillos de puesta a tierra de su eje funcionen correctamente. A continuación se ofrecen algunos consejos que le ayudarán:
No vuelvas a utilizar anillos viejos. Ponga unos nuevos si están rotos.
Verifique su trabajo con un probador para asegurarse de que funciona.
No utilice pegamento que no deje pasar la electricidad. Impide que el anillo funcione.
Para motores de más de 100 HP, mantenga un rodamiento separado y coloque el anillo en el otro lado.
Elija kits con buenos materiales como grafito plateado o fibra de carbono.
Mantenga el lugar limpio. La suciedad, el óxido o la grasa pueden hacer que el anillo no funcione bien.
Asegúrate de que tu motor esté conectado a tierra para que no tengas problemas.
Consejo: Los kits de modernización le permiten agregar anillos de puesta a tierra del eje a los motores que ya tiene. Ayudan a detener nuevos problemas pero no pueden reparar daños antiguos.
Revise los anillos de puesta a tierra de su eje con frecuencia para que sigan funcionando. Agregue mirarlos a sus controles habituales. Esté atento a la suciedad o la grasa. Estas cosas pueden bloquear el anillo y hacer que no funcione.
Pruebe el anillo después de colocarlo. Utilice una sonda especial con fibras diminutas para verificar el voltaje del eje mientras el motor está en marcha. Un osciloscopio portátil con al menos 100 MHz da buenos resultados. También puedes consultar con pruebas de vibración y cámaras de calor para un control completo.
Mire con frecuencia los anillos de conexión a tierra.
Esté atento a la suciedad o la grasa.
Verifique el voltaje del eje al arrancar o después de repararlo.
Usar anillos de puesta a tierra del eje cuesta menos que comprar rodamientos nuevos si se rompen. Los anillos le ayudan a gastar menos en reparaciones y a mantener el motor funcionando por más tiempo. También protegen mejor los rodamientos y ayudan a que el motor dure más.
Puede mantener seguros los rodamientos de su motor con un anillo de puesta a tierra del eje. Este dispositivo evita que las descargas eléctricas dañen los rodamientos. También le ayuda a gastar menos en reparaciones. Debes elegir el anillo de puesta a tierra adecuado para tu motor. Asegúrate de ponértelo con cuidado. Revise el anillo con frecuencia para ayudar a que su motor dure más. Los controles periódicos le ayudan a evitar averías repentinas.
Parámetro técnico | Importancia |
|---|---|
Material de conductividad | Necesita al menos un 80% de recubrimiento de superficie adherente para obtener mejores resultados. |
Diámetro y ajuste del anillo | La precisión garantiza un buen contacto con el eje. |
Mantenimiento regular | Los controles periódicos mantienen el anillo funcionando de forma fiable |
Primero, encuentre cualquier corriente parásita en su motor. Elija un buen anillo de puesta a tierra del eje que se adapte a sus necesidades. Coloque el dispositivo en el motor de la manera correcta. Mira cómo funciona después de instalarlo. Pruebe el voltaje del eje con frecuencia para asegurarse de que sea seguro. Mantenga limpia el área alrededor del anillo. Estos pasos ayudan a que su motor dure más y le ahorren dinero.
Un anillo de puesta a tierra del eje es un dispositivo que toca el eje del motor. Proporciona a las corrientes eléctricas perdidas un camino seguro a tierra. Esto ayuda a proteger los cojinetes de su motor contra daños eléctricos.
Si su motor utiliza un variador de frecuencia (VFD), debe utilizar un anillo de puesta a tierra del eje. También es posible que necesite uno si ve una falla prematura en los rodamientos o escucha ruidos inusuales.
Puede instalar muchos anillos de puesta a tierra de ejes con herramientas básicas. Siga siempre las instrucciones del fabricante. Para motores grandes, es posible que necesite la ayuda de un técnico capacitado.
Revise el anillo de puesta a tierra de su eje durante el mantenimiento regular del motor.
Busque suciedad, grasa o desgaste.
Pruebe el voltaje del eje si nota problemas.
Los anillos de puesta a tierra del eje necesitan poco cuidado. Debes mantenerlos limpios y comprobar su desgaste. Reemplázalos si ves daños o si dejan de funcionar bien.
